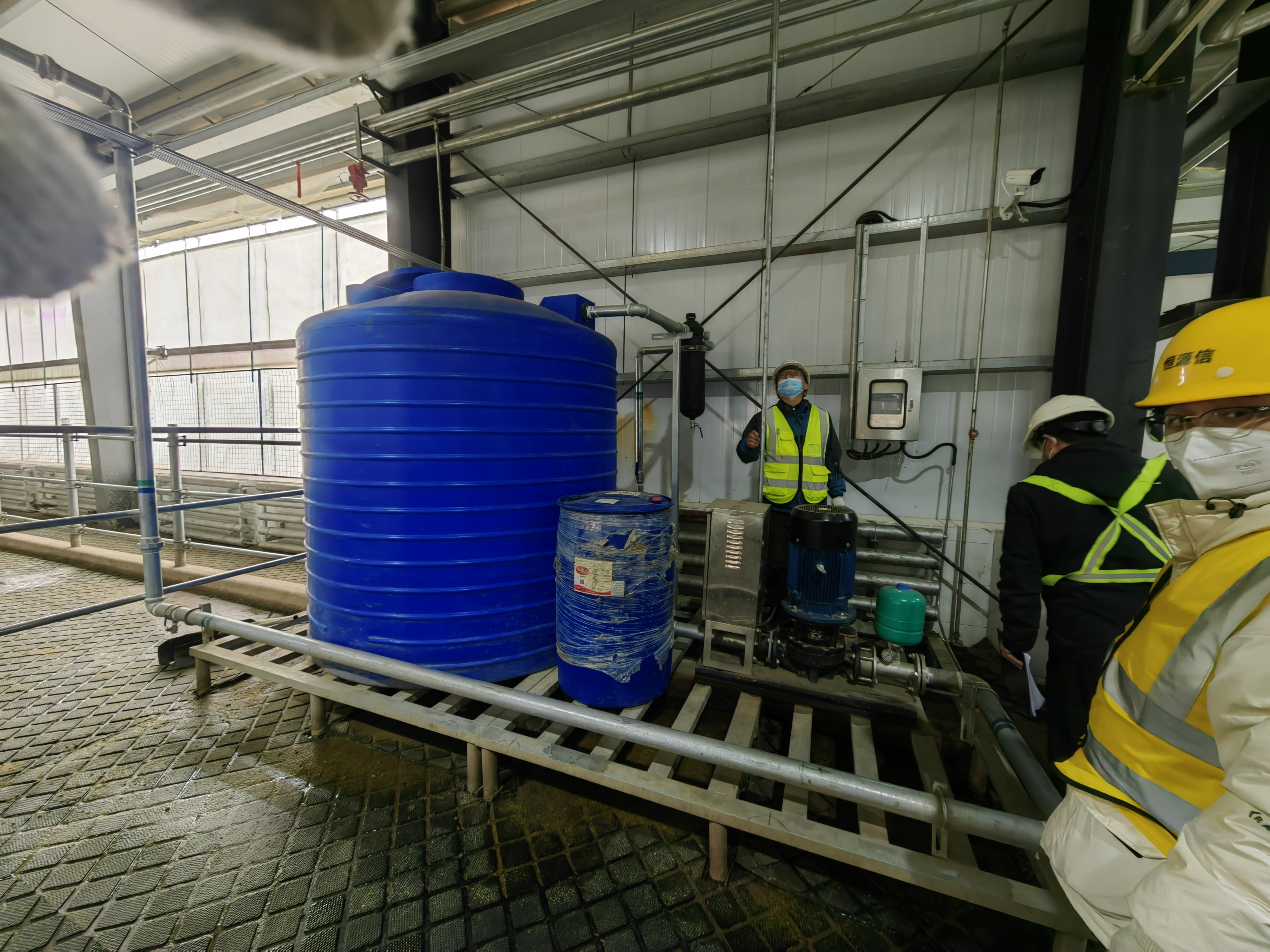

恒压供水系统

由三个部分组成：储水罐、变频水泵、变频控制器一台

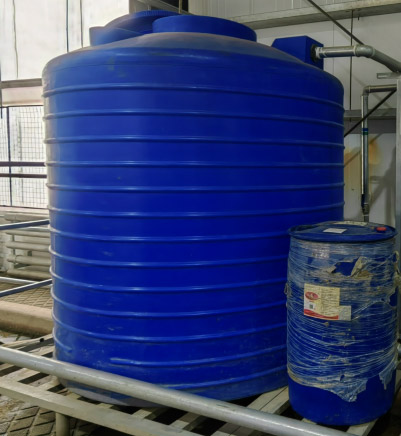

储水罐：用来保证水源的充足，预防管路进入空气

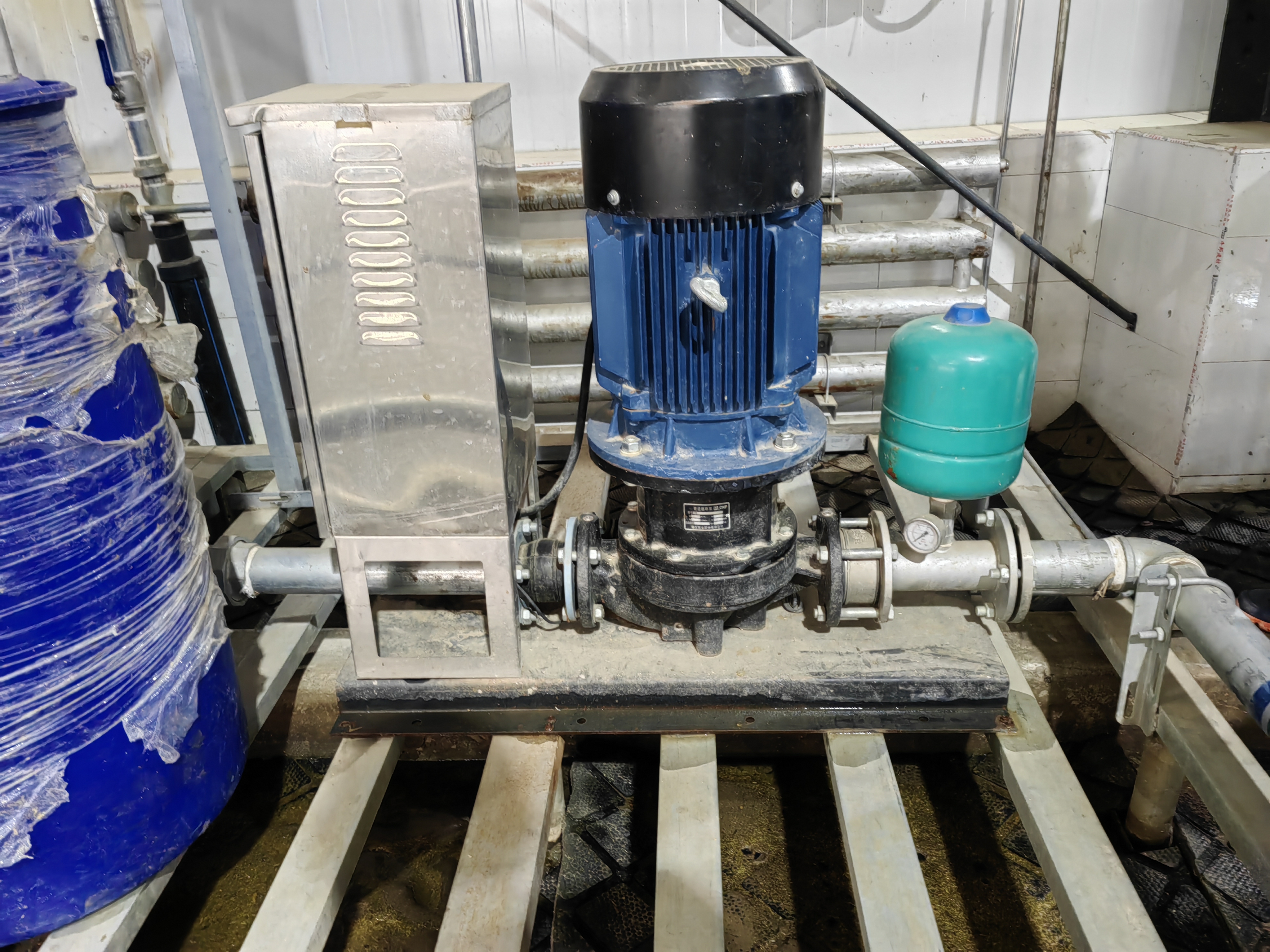

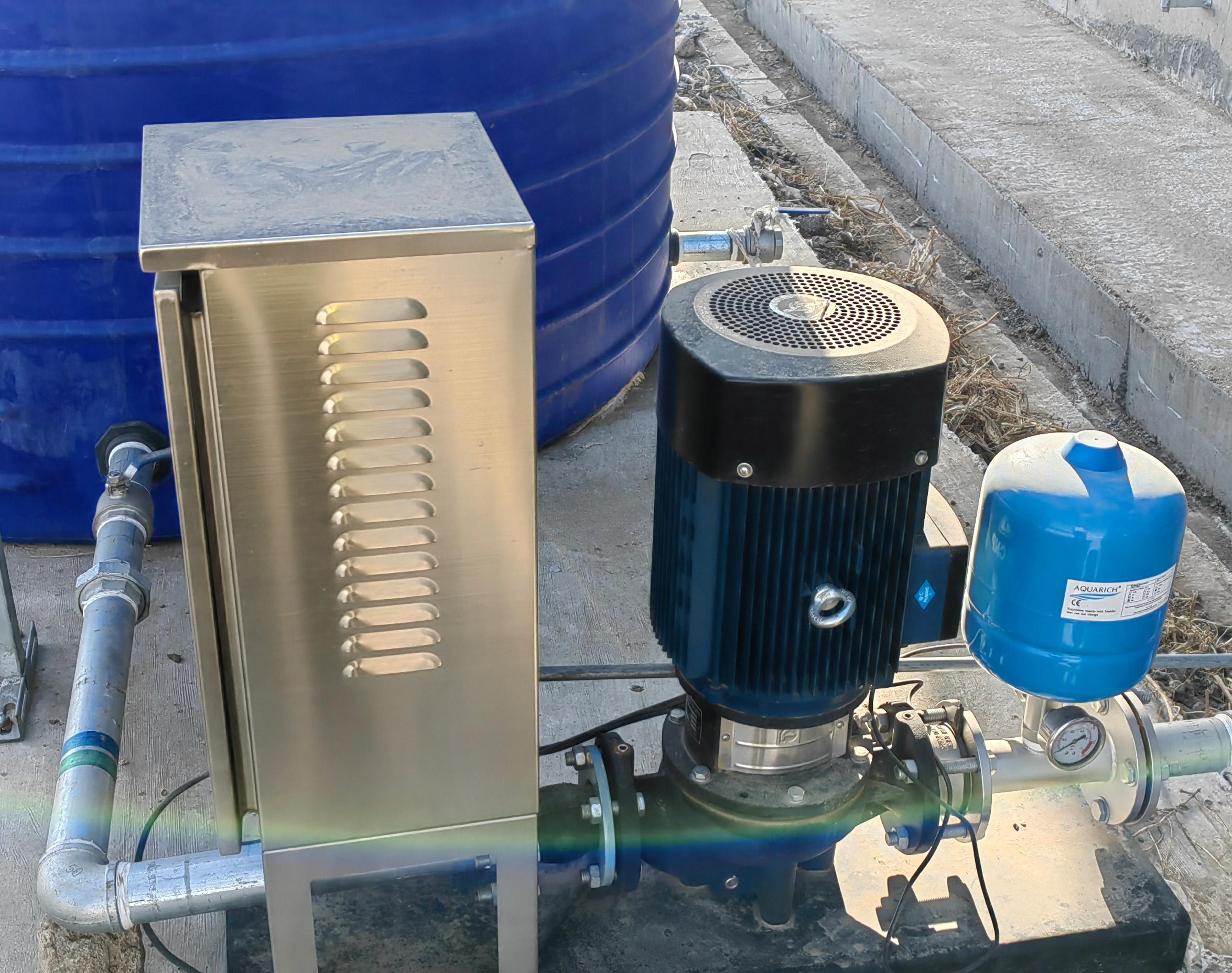

变频水泵：作为动力系统，给水增加压力，而且使用变频水泵，在执行系统不进行工作时，调整水泵转速与功率，能够在保证系统的正常运行条件下提高水泵的寿命

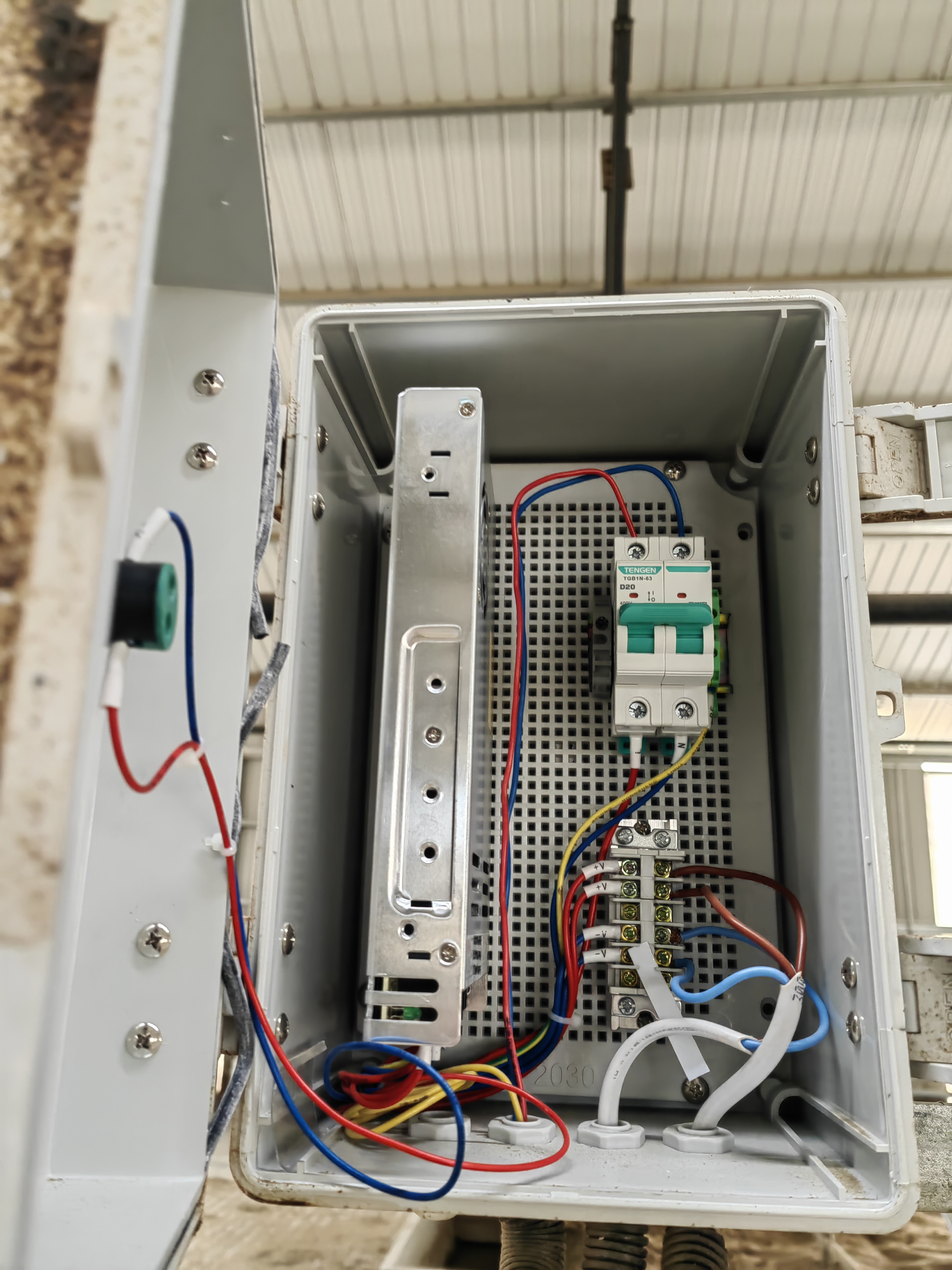

变频控制器：变频控制器是用来控制水泵的转速，为水泵提供稳定的电能

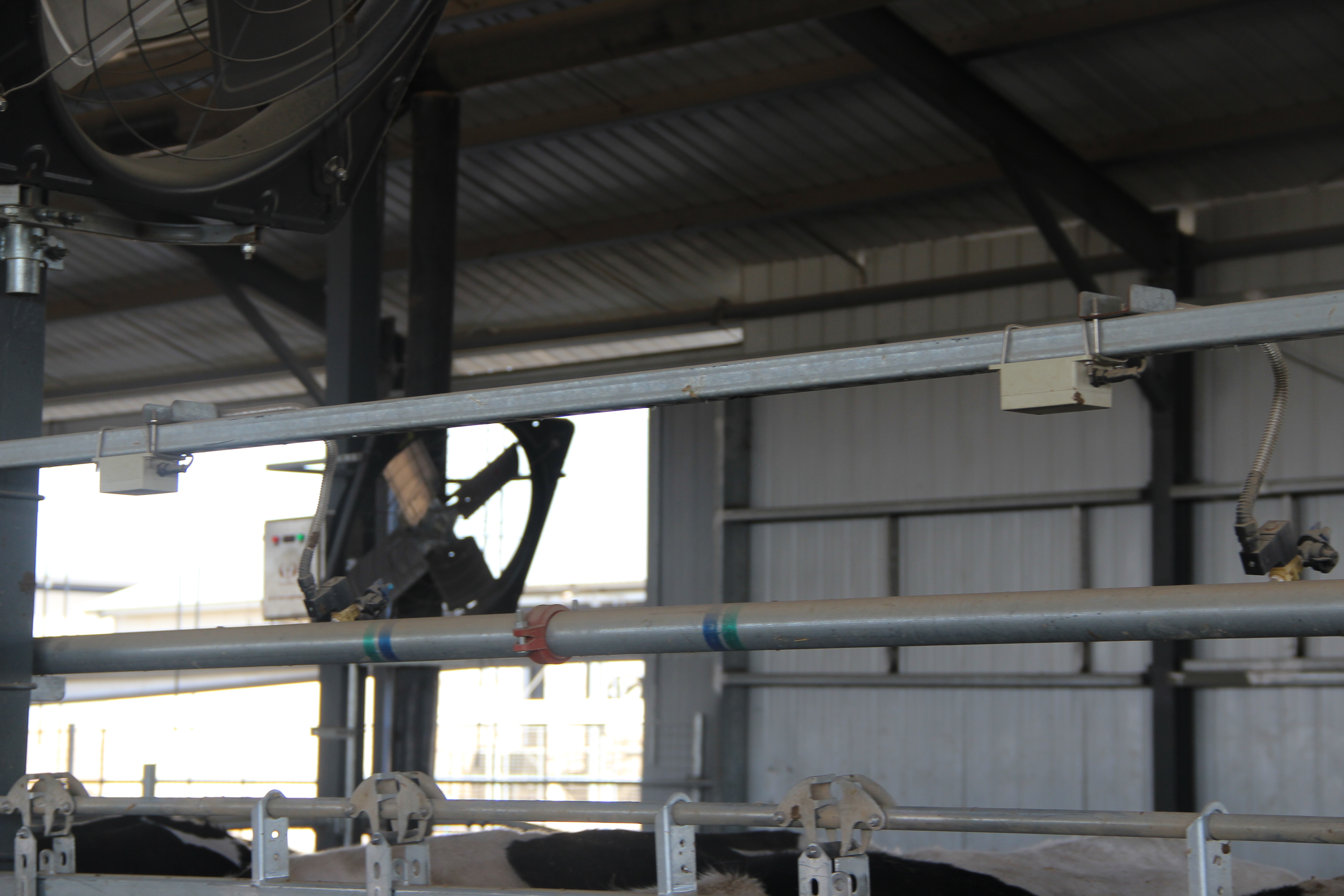

二、喷淋执行系统

包括：供水管路，喷嘴，电磁阀，过滤器、雷达

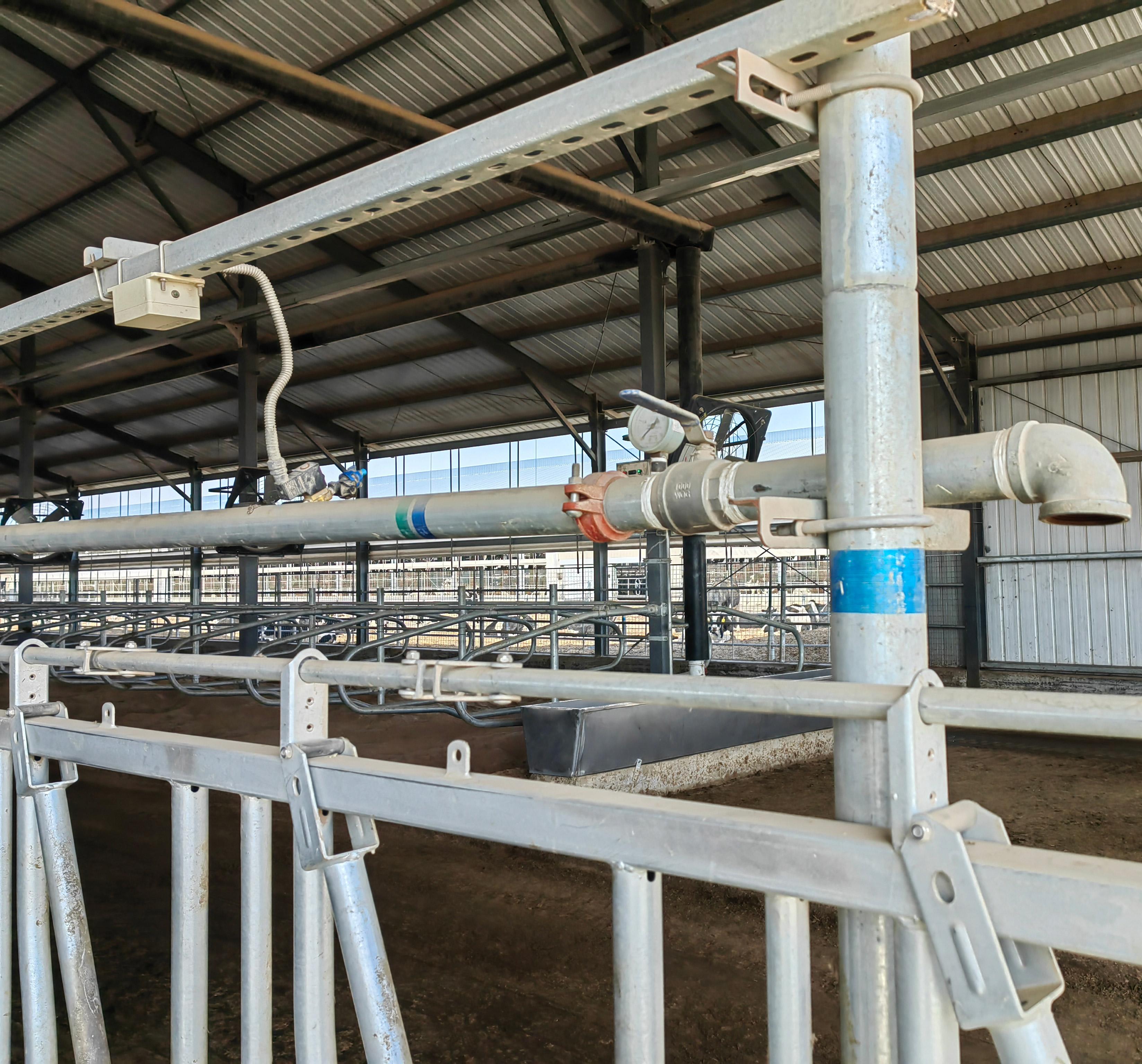

供水管路：供水管路采用DN50镀锌钢管，轻便，耐用，寿命长，连接件弯头均为统一材质

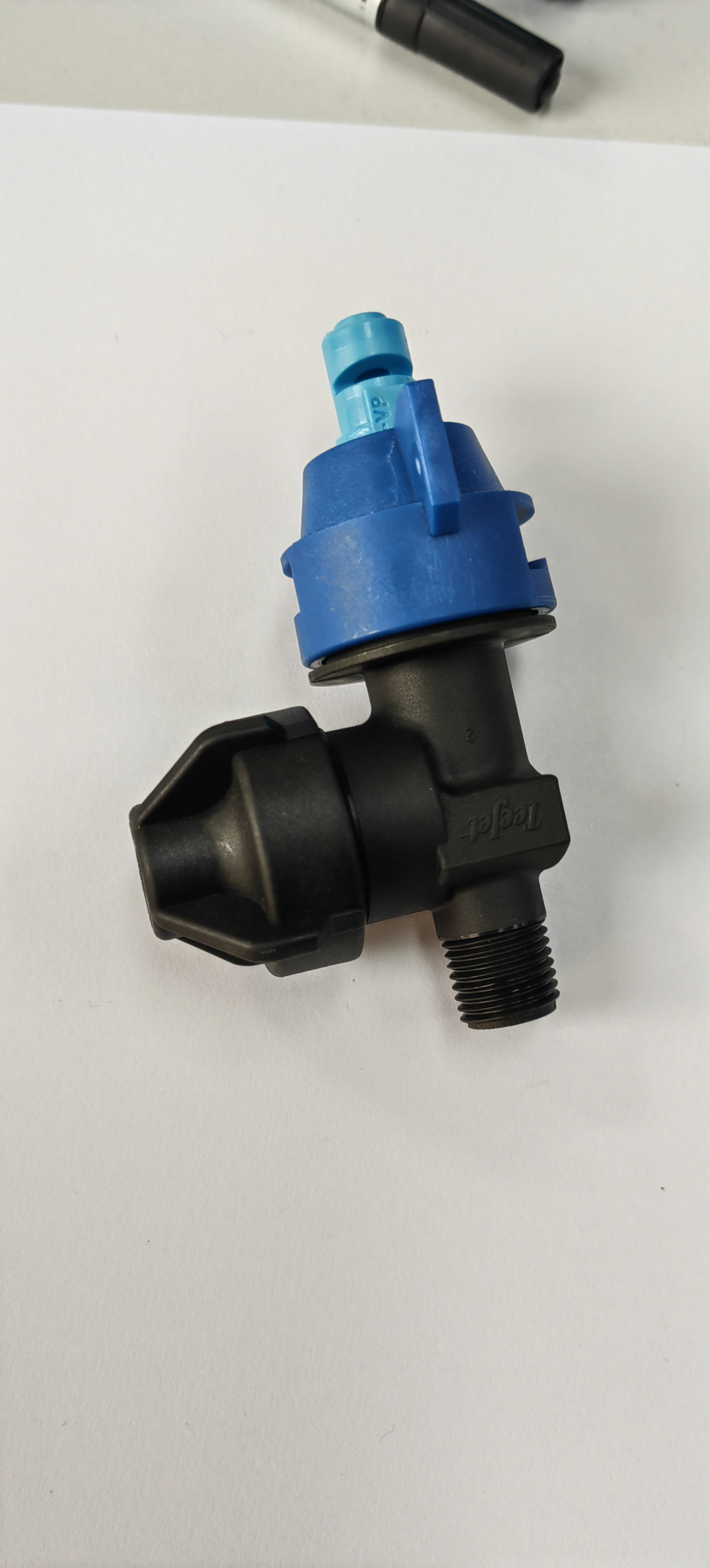

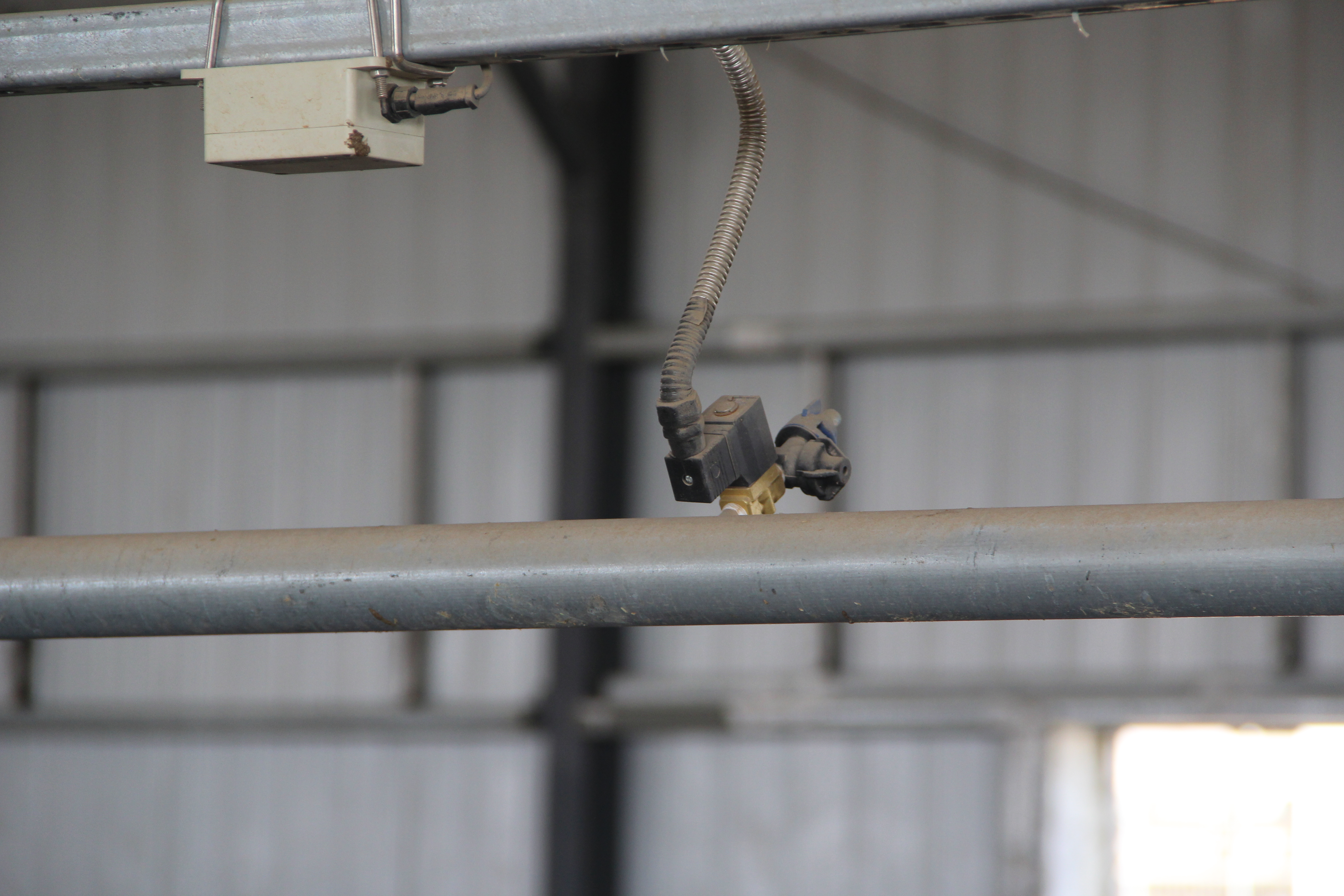

喷嘴：喷嘴采用中压力喷嘴，雾滴更大，流量更足，喷头安装止回阀，保证了管路中水带有压力才能喷出，节约水源

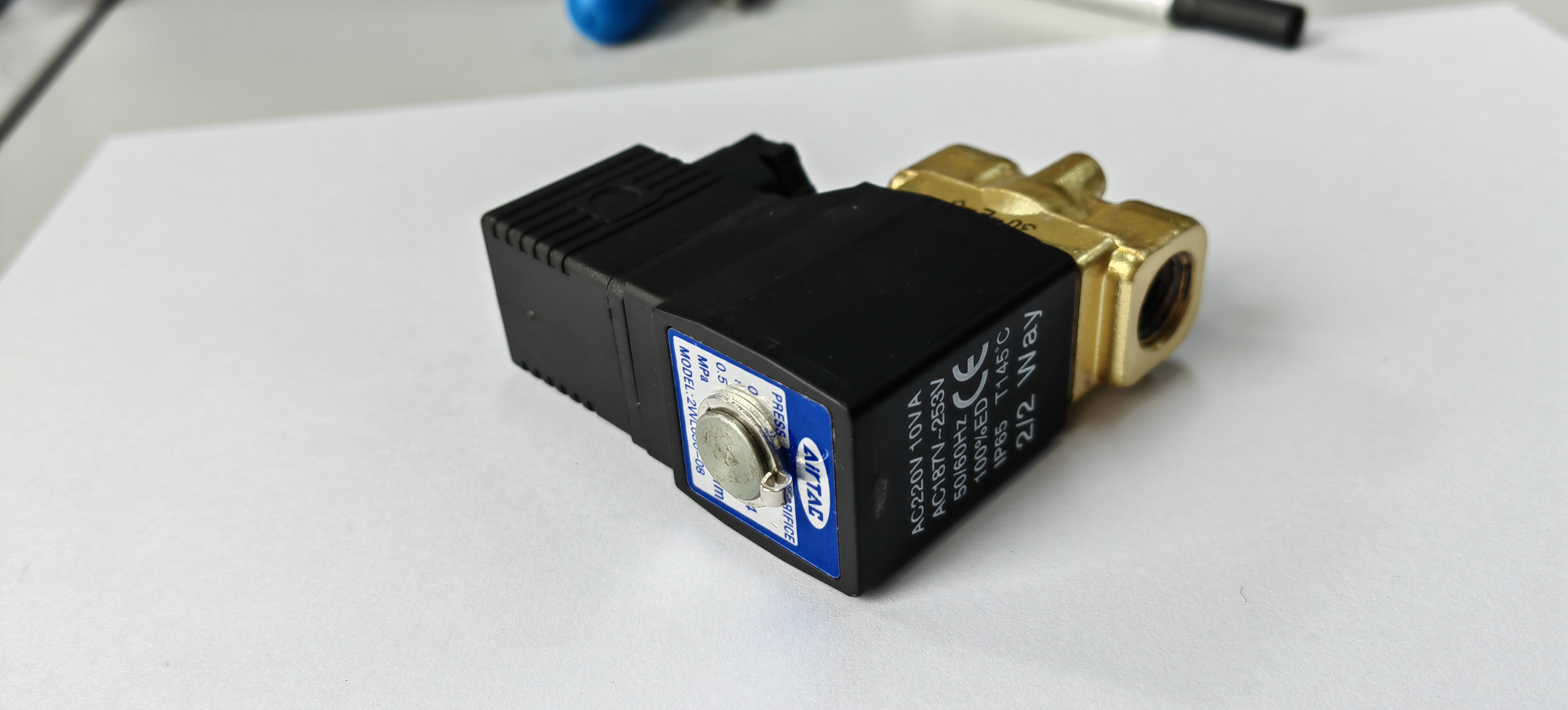

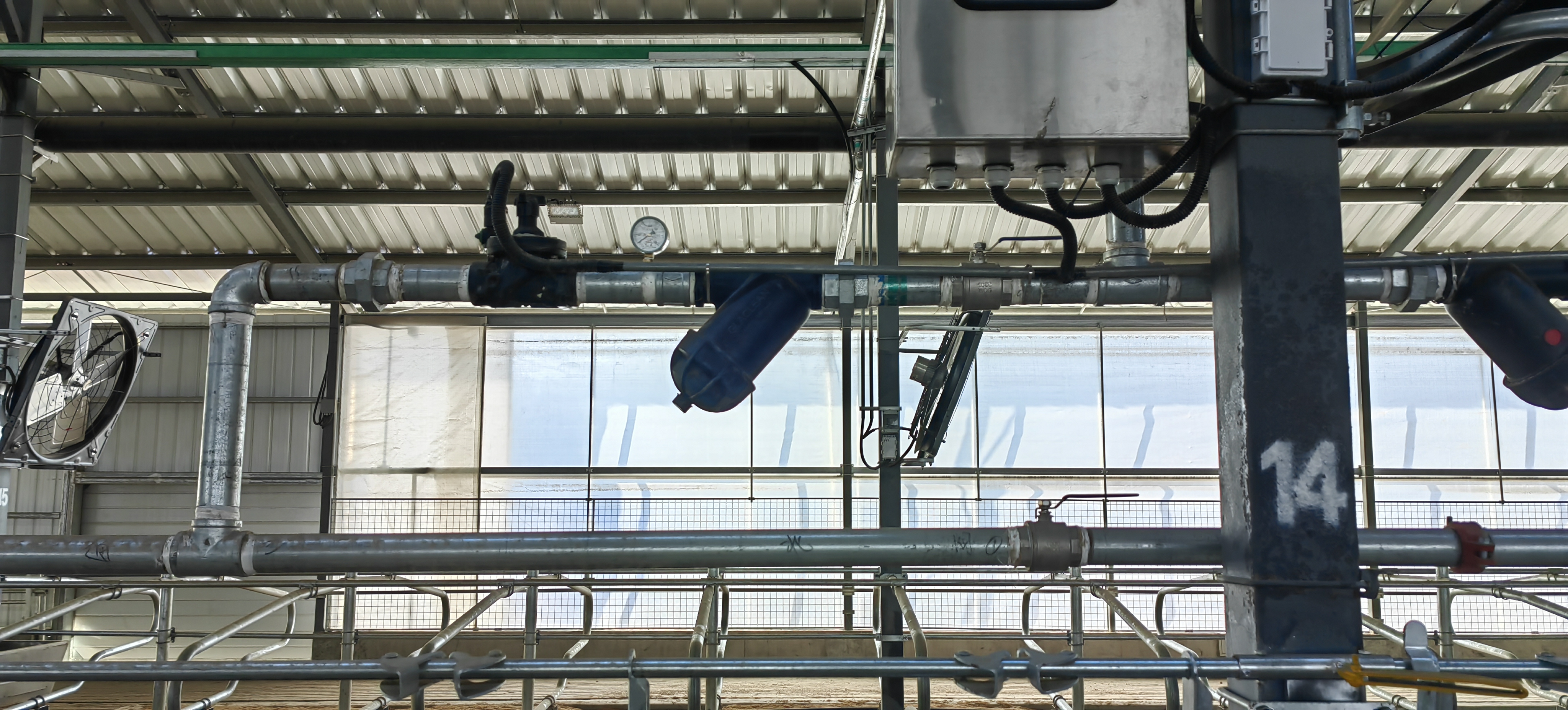

电磁阀：用于控制供水管路的通断，可根据需要来确定安装位置，采用24V控制，使控制更灵敏，用电更安全。

过滤器：用来过滤水中杂质，保证供水质量，确保电磁阀以及喷头工作的正常运行。

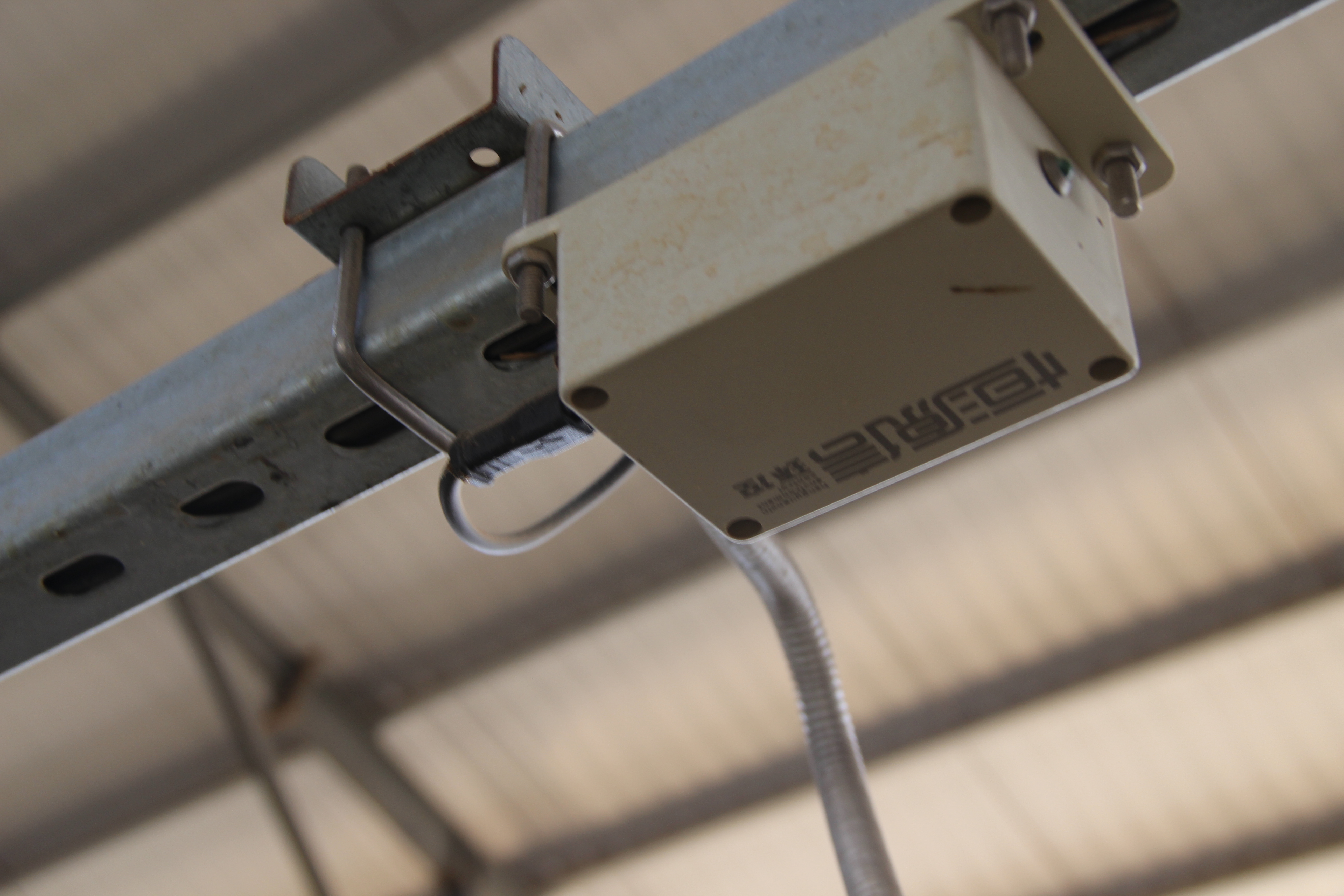

雷达：

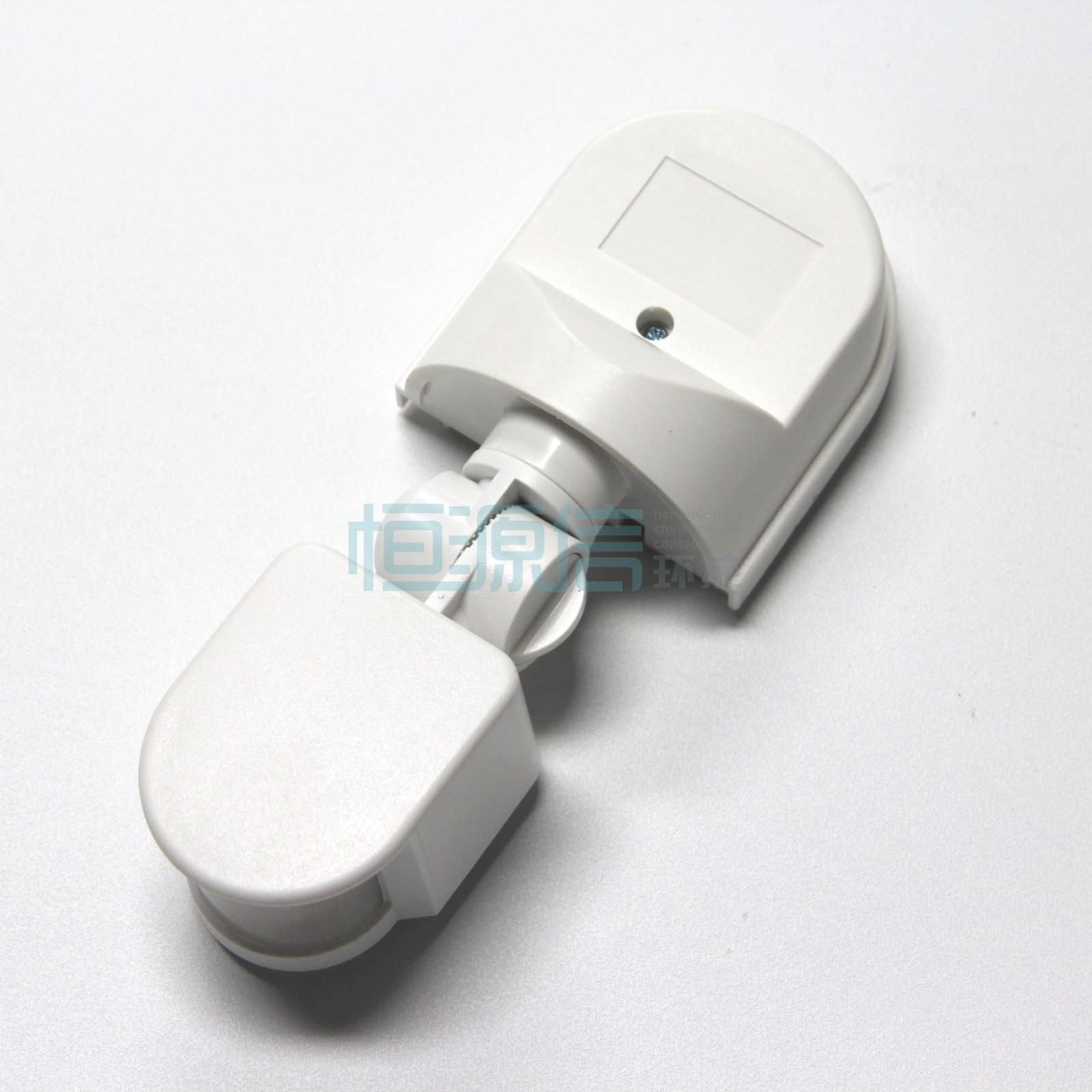

红外探测器：

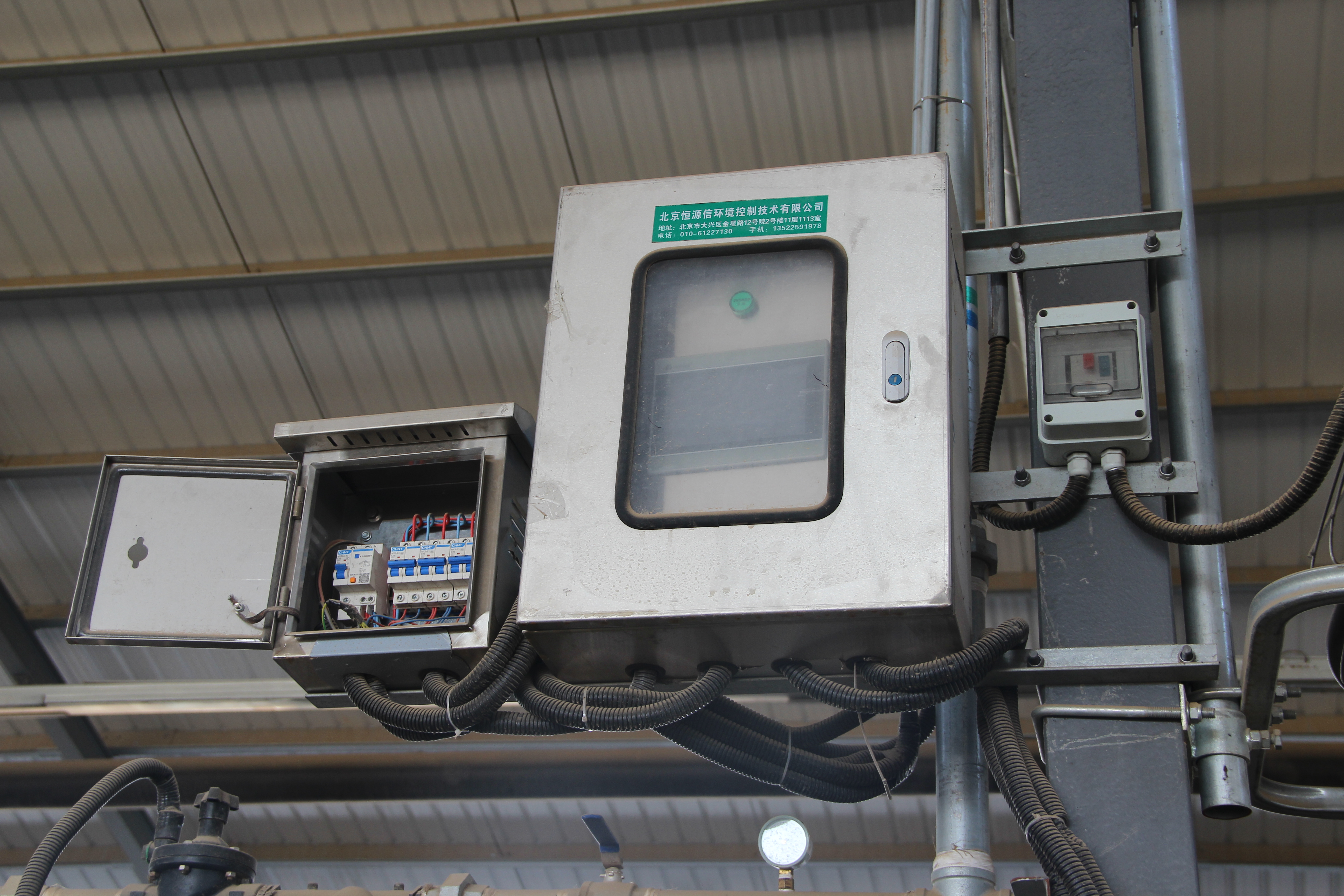

三、智能物联网控制系统

智能物联网控制系统我们研发的一款适用于牛舍喷淋的系统，它实现了精准喷淋的、自动化控制、4G联网、以及远程查看与调整的功能。

首先我司所研发的自动化喷淋系统以温度作为采集数据，对牛舍进行实时监控，温度的设定可以分为三个档位。除了档位设置还有喷淋时间，以及喷淋周期的设定。

除了界面的操作功能外还设置了状态查询界面，这个操作界面不仅仅可以在现场查询，通过4G网络借由云端将数据实时发送到手机端，做到在办公室里就可以检查厂区内喷淋设备的状态

除了上述设计外，该系统还对挤奶时间进行了划分，可以根据奶牛挤奶的时间进行设定，能够有效的对水源进行节省

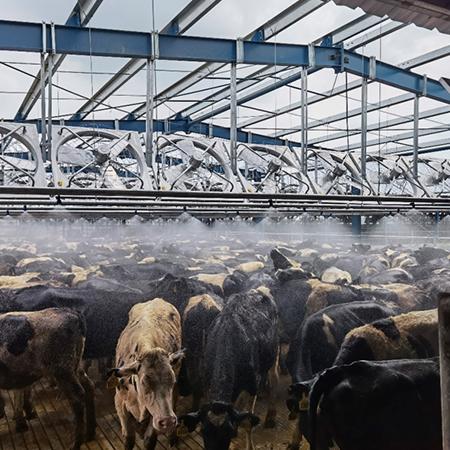

是目前牧场最为广泛运用的、最直接有效的、运行费用最低的奶牛防暑降温措施。智能喷淋系统采用湿透式喷淋的方式，使一定大小的水珠均匀地直接喷淋在奶牛体上，水珠会穿透牛毛，湿透牛体皮肤，然后停止喷淋。宽幅风扇的有效运行会让奶牛在下一次喷淋前几乎挥发掉牛体上的水，水的挥发会带走大量牛体热量，以此达到降温的效果，就这样循环反复，给奶牛防暑降温。

操作过程及关键点把控

1、设备的选择与维护保养

　　①每栋牛舍配备温湿度指示表，测风仪，温湿度测量仪，风扇和喷淋打开安装要保证合理的喷淋范围。

　　②风扇要及时清理。

　　③喷淋头头维护：水垢堵塞出水口并影响密封

　　喷淋组护建议：

　　a.牛舍喷淋管道全部擦拭干净。

　　b.喷淋开启前一周，将管道排水阀打开，冲洗整个管道一次，确保管道内无杂质，避免已维护的喷头再次堵塞。

　　c.喷淋角度调整，纵向能覆盖肩胛骨至腰角为最佳角度。

2、合理的流程

　　①栓系式牛舍开启喷淋时间建议定在25℃，25℃即打破奶牛体温平衡

　　②5分钟循环为最佳选择，建议挤奶前根据热应激程度选择喷淋持续时间，一般30分钟至60分钟(至挤奶前停止喷淋)第一次循环启动，建议增加一次手动喷淋，可使牛身喷透。

　　③喷淋停止，即安排人员清扫牛床残水及垫料，然后铺酒适量生石灰干燥牛床;开启喷雾(环境降温)，频次以不喷湿牛床为宜

　　④挤奶员开奶前，先将生石灰扫进粪槽，确确保牛床干燥、清洁。

　　如何判断降温效果：

　　①体温监控(抽测)，确确保喷淋后牛只体温降至39℃以下;

　　②观察牛只呼吸频率，不超过25次/AMin

　　③观察食欲，如正常采食青贮，则有效：

　　④观察挤奶结束后的卧床率及反刍比例

　　⑤低温高湿的时候，不建议开喷雾(80%以上)

　　不可忽视的夜间防暑降温：

　　①华东地区夏季夜间湿度较大，对防暑降温也是一大挑战，同时更是机遇;

　　②栓系牧场牛只一直处于喷淋底下，但是需要平衡环境卫生与牛只健康;

　　③建议在严重热应激以上，晚潮挤奶结東一小时后后(考虑乳导管闭合)，增增加夜间喷淋，间隔时间可延长，以牛床不湿为宜。

3、牧场环境整治

　　①喷淋启动前牛床消毒、彻底清理垫料

　　②屋顶白化，特别是钢结构顶棚。遮阴，有条件的可以增加屋顶喷淋。

　　③南北屋檐遮阴(坐北朝南);

　　④牛舍门窗等处无遮挡挡物，确保通风良好;

　　⑤牧场除草(否则夏季疯长影响通风);

　　⑥蚊蝇措施：大量喷淋导致牛舍潮湿，给蚊蝇创造良好的滋生环境，也是传染病的传播途径。
